白色熔融氧化鋁研磨粉粒徑

作者：馬九玲發(fā)布時間：2021-07-10 10:17:37 來源：exxdpjc.cn 點擊：

白色熔融氧化鋁研磨粉粒徑

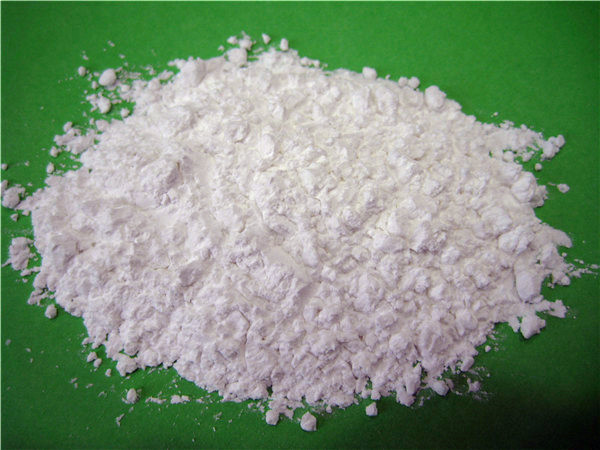

白色熔融氧化鋁白剛玉，是以優(yōu)質鋁氧化粉為原料，經電熔提煉結晶而成，它硬度略高于棕剛玉，韌性稍低，純度高、自銳性好、磨削能力強、發(fā)熱量小、效率高、耐酸堿腐蝕、耐高溫熱穩(wěn)定性好。用其制成磨具，適用于磨削高碳鋼、高速鋼及不銹鋼等細粒度磨料用于噴砂研磨拋光磨具陶瓷膜油石涂料油石磨片等。

白色熔融氧化鋁通常可以用來噴砂研磨拋光，所以有時直接叫研磨粉，其粒徑主要有以下三種：
JIS 日標：

粒度	D0（um）	D3(um)	D50(um)	D94(um)
#240	127以下	103以下	57.0±3.0	40以上
#280	112以下	87以下	48.0±3.0	33以上
#320	98以下	74以下	40.0±2.5	27以上
#360	86以下	66以下	35.0±2.0	23以上
#400	75以下	58以下	30.0±2.0	20以上
#500	63以下	50以下	25.0±2.0	16以上
#600	53以下	41以下	20.0±1.5	13以上
#700	45以下	37以下	17.0±1.5	11以上
#800	38以下	31以下	14.0±1.0	9.0以上
#1000	32以下	27以下	11.5.±1.0	7.0以上
#1200	27以下	23以下	9.5±0.8	5.5以上
#1500	23以下	20以下	8.0±0.6	4.5以上
#2000	19以下	17以下	6.7±0.6	4.0以上
#2500	16以下	14以下	5.5±0.5	3.0以上
#3000	13以下	11以下	4.0±0.5	2.0以上
#4000	11以下	8.0以下	3.0±0.4	1.8以上
#6000	8.0以下	5.0以下	2.0±0.4	0.8以上
#8000	6.0以下	3.5以下	1.2±0.3	0.6以上

W標準

粒度	最粗粒		粗粒		基本粒		混合粒		細粒
粒度	尺寸范圍	允許顆粒	尺寸范圍	重量% 不多于	尺寸范圍	重量% 不少于	尺寸范圍	重量% 不少于	尺寸范圍	重量% 不多于
W63	100-80	1	80-63	15	63-50	50	63-40	80	細于40	5
W50	80-63	1	63-50	15	50-40	50	50-28	80	細于28	5
W40	63-50	1	50-40	15	40-28	50	40-20	80	細于20	5
W28	50-40	1	40-28	18	28-20	45	28-14	74	細于14	8
W20	40-28	1	28-20	18	20-14	45	20-10	74	細于10	8
W14	28-20	2	20-14	20	14-10	45	14-7	72	細于7	8
W10	20-14	2	14-10	20	10-7	40	10-5	70	細于5	10
W7	14-10	2	10-7	20	7-5	40	7-3.5	70	細于3.5	10
W5	10-7	3	7-5	20	5-3.5	40	5-2.5	70	細于2.5	10

FEPA歐標

粒度	D3(um)	D50(um)	D94（um)
F230	＜82	53.0±3.0	>34
F240	＜70	44.5±2.0	>28
F280	＜59	36.5±1.5	>22
F320	＜49	29.2±1.5	>16.5
F360	＜40	22.8±1.5	>12
F400	＜32	17.3±1.0	>8
F500	＜25	12.8±1.0	>5
F600	＜19	9.3±1.0	>3
F800	＜14	6.5±1.0	>2
F1000	＜10	4.5±0.8	>1
F1200	＜7	3.0±0.5	>1(at 80%)
F1500	＜5	2.0±0.4	>0.8(at 80%)
F2000	＜3.5	1.2±0.3	>0.5(at 80%)
