淺述低鈉白剛玉微粉和普通白剛玉微粉的相同及不同之處
作者：馬九玲
發(fā)布時(shí)間：2024-09-03 17:19:47
來源：http://exxdpjc.cn
點(diǎn)擊：
淺述低鈉白剛玉微粉和普通白剛玉微粉的相同及不同之處
首先說一下低鈉白剛玉和普通白剛玉的相同之處
1.原材料都是氧化鋁
2.顏色都是白色粉末
3.生產(chǎn)工藝流程大體相同，都是熔融結(jié)晶，破碎，研磨，酸洗水洗，溢流分級，篩松，檢測，打包，入庫。
4.粒度分布行業(yè)標(biāo)準(zhǔn)一樣，都按照J(rèn)IS,FEPA或者國標(biāo)生產(chǎn)。
下面主要講下低鈉白剛玉和普通白剛玉的不同之處：
1.原材料：普通白剛玉原材料就是用普通的工業(yè)氧化鋁，而低鈉白剛玉則對原材料有要求，必須是低鈉氧化鋁。

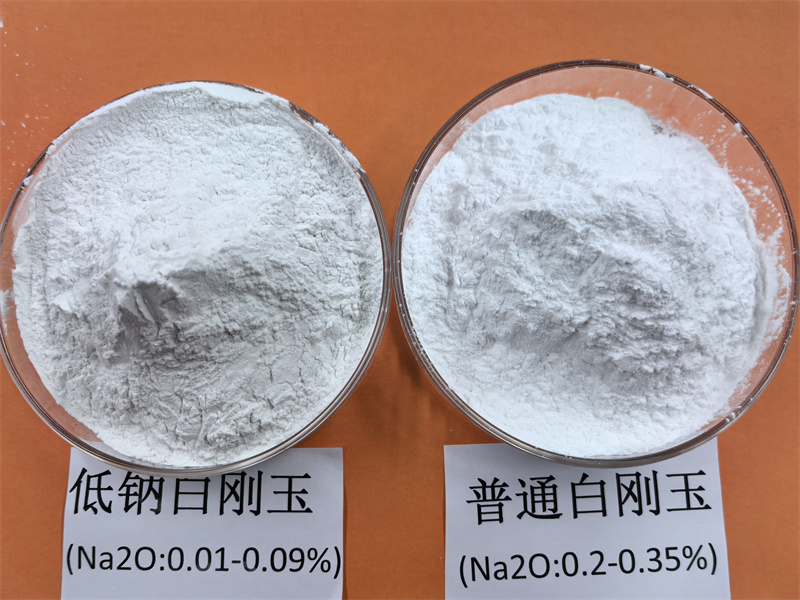

2.顏色：雖然都是白色粉末，但低鈉相比顏色顏色稍暗，沒有普通白剛玉顏色白。
3.物理特性：低鈉白剛玉微粉，原塊冶煉時(shí)間長，純度高，硬度高，堆積密度高（普通白剛玉是1.53-1.99g/cm3,而低鈉白剛玉是1.7-1.9g/cm3)，體積密度高(普通白剛玉是3.5-3.6g/cm3,而低鈉白剛玉是3.9g/cm3以上）。
4.化學(xué)成分：低鈉白剛玉純度高，鈉，鐵，硅含量低，具體對比如下
| |
Al2O3 |
Na2O |
SiO2 |
Fe2O3 |
| 低鈉白剛玉 |
≥99.7% |
0.01-0.09% |
≤0.1% |
≤0.1% |
| 普通白剛玉 |
≥99.3% |
0.20-0.40% |
≤0.2% |
≤0.2% |
5.用途：低鈉白剛玉主攻高檔陶瓷砂輪，電子行業(yè)，半導(dǎo)體，磨具等領(lǐng)域，與SG磨料配套使用可極大增加研磨效率。
6.成本：低鈉白剛玉微粉生產(chǎn)成本遠(yuǎn)遠(yuǎn)高于普通白剛玉微粉。
