電熔白剛玉和電熔棕剛玉的區(qū)別

作者：馬九玲發(fā)布時間：2021-09-15 14:18:18 來源：exxdpjc.cn 點擊：

電熔白剛玉是采用優(yōu)質(zhì)氧化鋁為原材料，在電爐內(nèi)高溫冶煉而成，是生產(chǎn)高檔耐火材料的不可或缺的重要原材料，也廣泛用于磨料行業(yè)。剛玉結晶完整粗大，化學穩(wěn)定性高。那么電熔白剛玉和電熔棕剛玉的區(qū)別有哪些呢？

與高級耐火材料融合的剛玉可用作無定形耐火材料的集料和基體。電熔剛玉磚廣泛用于高溫窯爐和高溫冶金設備。電熔剛玉由鍛造的氧化鋁或鋁土礦制成。用電爐在還原性氣氛中將其熔化，與金屬和其他雜質(zhì)分離，然后濃縮。由于不同的原料和熔煉工藝，常見的品種有電熔白剛玉，電熔棕剛玉，高密度電熔剛玉和鋯剛玉等。

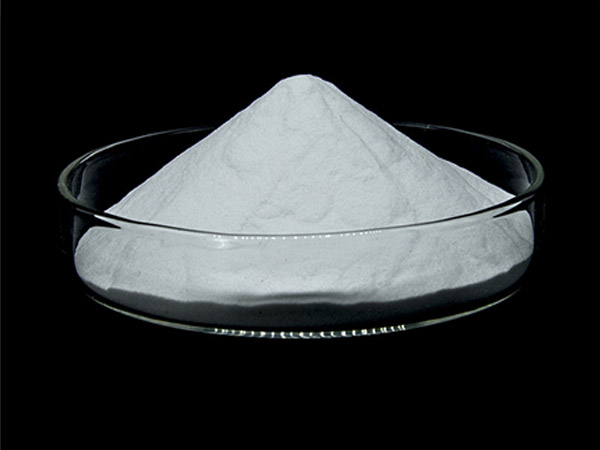

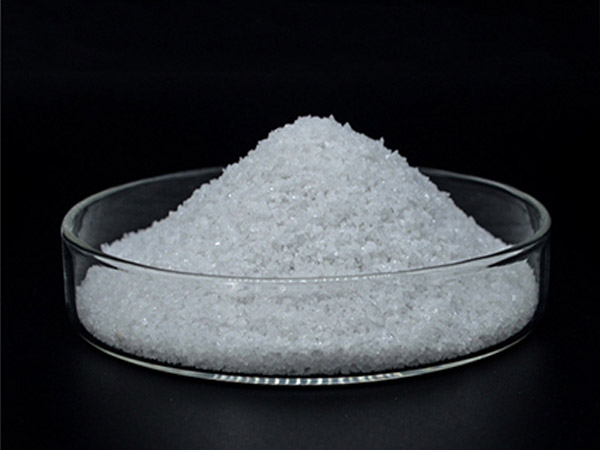

電熔白剛玉

俗稱為“融熔氧化鋁”，通常被稱為“電熔白剛玉”。以煅燒氧化鋁或工業(yè)氧化鋁為原料，在電弧爐中高溫熔煉制成的，Al203在99%以上，表觀孔隙率6-10。

由于原料非常純凈，因此在電爐中運行時不會發(fā)生化學反應，但是熔體的溫度和冷卻速率對材料的結構影響很大。在均質(zhì)化方面，重要的是要使塊盡可能密集。凝固后，β-Al203傾向集中在塊的中心，這會對耐火材料和磨料產(chǎn)生不利影響。因此，應注意原料中Na2O的含量。

電熔棕剛玉

    棕剛玉是一種天然的鋁土礦，它使用碳(主要是焦炭)作為還原劑，它使用鐵屑作為沉淀劑(澄清劑)形成硅鐵，并通過電爐沉到底部。

    棕剛玉為棕色，通常Al2O3在94.5%之上，SiO2小于3.5%，TiO2小于3.5%和Fe2O3不高于1%。主要礦物成分是α-Al2O3。晶體形狀的中心部分是菱形，厚板狀和破碎的顆粒。

    晶體周圍有更多的二氧化硅和氧化鈣電熔晶體。晶體為長板狀，較厚的顆粒為骨架板狀。由于尚未完全去除雜質(zhì)，因此棕剛玉包含六鋁酸鈣，鈣斜長石，尖晶石，金紅石和其他亞晶相，玻璃相，鐵合金和固溶體。棕剛玉的色澤高度依賴于氧化鈦的含量高低。
